3D打印机、热熔设备耐高温风扇适配方案
一、方案概述
3D打印机热端、热熔挤出设备等核心工作加热体温度可达200℃-450℃，但风扇安装位置为**空气辐射区**，并非直接接触高温加热体，风扇长期工作环境温度集中在80℃-120℃，短时峰值150℃。该工况下风扇长期承受高温辐射、热风回流、耗材粉尘粘附等影响，普通塑胶含油风扇极易出现叶片热变形、轴承油脂干涸卡死、电机磁钢高温退磁、风量大幅衰减等问题，直接引发热端散热失效、喷嘴堵料、打印层纹瑕疵、热熔溢料、设备过热报警停机等故障。
本方案针对3D打印机热端散热、模型冷却、热熔设备腔体散热、风道导流等全场景，结合设备高温工况特性，明确耐高温风扇选型标准、规格适配、安装调试、优化改造及运维规范，解决高温环境下风扇适配性差、寿命短、散热不稳定的核心问题，保障3D打印、热熔加工设备长期稳定运行。
二、核心适配前提与工况参数
2.1 设备高温工况特点
一是热端辐射温度高，3D打印机喷嘴加热块、热熔模头持续高温，周边风扇安装位环境温度可达80℃-120℃，短时峰值温度可达150℃；二是风道环境复杂，设备内部密闭性强，热风易堆积回流，常规风扇散热效率大幅下降；三是工况持续性强，设备长时间连续作业，风扇需24h持续运转，对轴承耐高温性、电机稳定性要求极高；四是环境杂质多，打印耗材粉尘、热熔残留微粒易进入风扇内部，加剧磨损卡顿。
2.2 风扇适配核心指标
所有适配风扇必须满足三大核心硬性指标，方可适配高温工况。第一是耐高温等级，3D打印机热端、热熔模头近距离散热风扇，长期耐温≥100℃，短时峰值耐温≥120℃；机箱腔体、模型冷却风扇远离高温热源，长期耐温≥80℃即可，避免无效参数拔高；第二是轴承结构，高温工况**强制选用双滚珠轴承**，彻底淘汰含油轴承，双滚珠轴承无液态油脂高温挥发问题，耐高温、抗老化、寿命长，适配24h连续作业；第三是电气适配性，兼容设备主流DC12V/24V电压，支持主板PWM调速、温控启停，匹配设备原装2Pin端子与驱动参数，杜绝兼容故障。
三、耐高温风扇选型适配标准
3.1 结构材质选型
外壳与叶片材质优先选用**改性PBT耐高温工程塑料**，行业通用标准，长期连续耐温120℃，短时可承受130℃峰值高温，抗热变形、抗老化、防脆裂，完全适配桌面级3D打印机、中小型热熔设备工况；金属扇叶仅适用于超高温工业热熔设备，常规设备无需选用，避免自重过大、噪音偏高。电机线圈采用180℃及以上耐高温漆包线，杜绝高温环境下绝缘层老化击穿、线圈短路烧机，保障电气运行安全稳定。
3.2 规格参数选型（分场景适配）
结合3D打印机热端散热、模型冷却、腔体散热及热熔设备模头、腔体、进料口的差异化工况，区分轴流风扇与离心鼓风机用途，划分五类标准化适配规格，参数贴合行业通用标准，孔位、电压、性能完全兼容主流设备，无适配冗余。
一是2510轴流风扇（25×25×10mm），适配小型迷你3D打印机、微型热熔挤出头进料段辅助散热。标准参数：DC12V/24V通用、双滚珠轴承，常规风量0.8-1.2CFM，长期工作耐温100℃、短时峰值120℃。体积小巧，适配狭小安装空间，核心作用为阻断热端返热，防止进料段耗材提前软化、结块堵料，不作为主力散热风扇使用。
二是4010轴流风扇（40×40×10mm），设备通用主力散热款，适配绝大多数桌面级3D打印机（Ender系列、CR系列等）热端散热、小型热熔模头散热。标准参数：DC12V/24V、双滚珠轴承，风量4.5-7.5CFM，风压适配近距离热端散热场景，可快速带走加热块冗余热量，有效解决热端窜温、喷嘴堵料问题，设备原装孔位通用，是替换升级的主流基础规格。
三是4020轴流风扇（40×40×20mm），大流量高静压升级款，适配高速打印设备、ABS/PC/尼龙等高温耗材打印机型、中功率热熔设备。扇体厚度提升一倍，风量与静压显著增强，标准风量8-11CFM，散热效率较4010提升约40%，双滚珠耐高温结构可支持24小时连续高强度作业，彻底解决高温、高速工况下热端散热不足、窜温严重的核心问题。
四是5020轴流风扇（50×50×20mm），大风量腔体专用款，适配工业级3D打印机、大型热熔成型设备密闭腔体散热。标准风量12-16CFM，可快速置换腔体内部堆积热风，稳定设备内部环境温度，避免密闭空间积热导致的电控元件老化、参数漂移，适配工业长期连续作业工况。
五是5015离心鼓风机（50×50×15mm），3D打印机**模型冷却专属标配**，与轴流风扇工况完全区分。采用侧向离心出风结构，风压集中、送风射程远、风道密封性好，专为打印机窄风道冷却系统设计。标准参数：DC12V/24V、双滚珠轴承，长期耐温≥80℃，风量9-12CFM，静压远优于同尺寸轴流风扇，可有效解决模型翘边、悬空结构冷却不足、拉丝变形、层间粘结不良等问题，全面兼容主流桌面级打印机风道支架。
3.3 功能选型适配
温控适配：全系适配主流3D打印主板、热熔设备温控系统，支持PWM智能调速与温控启停，低温待机低转速降噪，高温满载全速强散热，兼顾散热性能与设备噪音体验。防护适配：设备工况无防水需求，优先选用IP54防尘等级，可有效阻隔打印粉尘、热熔碎屑侵入，保护轴承与电机结构，避免卡顿、转速异常。噪音适配：桌面级设备选用静音款，风扇满载噪音≤32dB；工业设备优先保障散热性能，噪音做平衡适配即可。
四、分场景精准适配方案
4.1 3D打印机全场景适配
热端散热点位（核心点位）：该点位距离喷嘴加热块最近，高温辐射最强，必须选用耐高温双滚珠4010/4020风扇，禁止使用普通含油风扇。常规桌面机型适配4010规格，高速打印、高温耗材（ABS、PC）打印机型升级4020大流量规格，杜绝热端窜温、耗材软化倒流堵料，保障打印精度。
模型冷却点位：针对打印层固化、悬空结构冷却，**标配5015耐高温离心鼓风机**（行业通用标准），严禁使用普通轴流风扇替代，风机长期耐温≥80℃，依靠高静压密闭送风，精准吹拂打印模型，快速固化耗材，提升层间粘合均匀度，大幅减少翘边、悬空变形、拉丝等打印瑕疵，完全匹配原装风道安装结构。
机箱腔体散热点位：适配5020大尺寸耐高温风扇，针对封闭式打印机机箱，快速置换内部高温空气，稳定机箱环境温度，避免整机高温积热导致的电子元件老化、打印参数漂移。
4.2 热熔设备适配
热熔模头散热：中小型热熔挤出机、点胶热熔设备，适配4020耐高温风扇，近距离对模头辅助散热，精准控制模头温度区间，防止温度过高导致热熔材料碳化、出料不均。
设备腔体散热：工业级热熔成型设备、密闭式热熔机组，适配5020大风量耐高温风扇，搭配风道导流结构，快速排出腔体堆积热风，避免设备内部温控失灵、线路高温老化。
进料口散热：针对热熔设备进料段高温返热问题，适配2510迷你耐高温风扇，阻断热量上移，防止进料耗材提前软化、结块卡料。
五、安装适配与调试规范
5.1 安装适配要点
孔位适配：所有选型风扇严格匹配设备原装标准孔位（25mm/40mm/50mm标准螺孔），无需改装支架，直接替换安装，螺丝选用耐高温不锈钢螺丝，避免高温生锈卡死。风向适配：严格区分进、出风方向，热端散热风扇风向朝向加热块，腔体风扇遵循“下进上出”风道原则，避免风向装反导致热风回流、散热失效。接线适配：沿用设备原装2Pin杜邦端子，兼容12V/24V主板供电，如需改装接线，做好耐高温绝缘包裹，杜绝高温环境下线路短路。
5.2 上机调试流程
空载调试：设备开机空载运行30分钟，全程观察风扇启停逻辑、转速稳定性，无异响、无卡顿、无局部异常升温，电气运行平稳无抖动即为正常。温控调试：模拟设备实际工况，低温待机阶段风扇低速静音运行，设备升温至温控阈值后风扇自动提速满转，验证PWM调速、温控启停功能精准无误。工况实测：加载常规耗材连续打印、热熔作业2小时，实时监测热端、模头温度无异常波动，无过热报警、风量衰减、温度漂移等问题，判定适配合格。

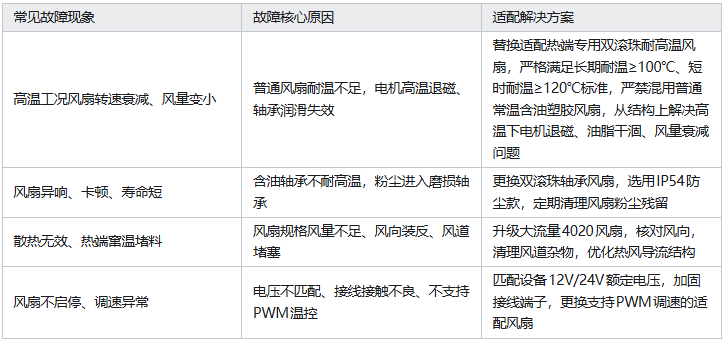

六、常见适配故障与解决方案
七、日常维护与适配优化
1. 定期清洁：每1-2周清理风扇叶片、进风口、风道内的耗材粉尘与热熔残留碎屑，避免杂物堆积堵塞风道、磨损轴承，保障风量与散热效率长期稳定。高粉尘、24h连续作业工况建议每周清洁一次。
2. 周期更换：高温工况下风扇为易损耗配件，常规间歇作业设备，双滚珠耐高温风扇建议8-12个月整体更换；工厂高频连续作业、高温耗材常态化打印设备，建议6个月复检、10个月内更换，规避轴承老化、油脂失效引发的散热故障。
3. 工况优化：高温耗材打印、大功率热熔作业时，优先启用4020大流量耐高温风扇，可加装耐高温隔热垫片、隔热陶瓷片，隔绝热端辐射高温，减少风扇本体受热损耗，大幅延长设备与风扇使用寿命。
4. 适配升级：老旧设备原装普通风扇，统一升级为双滚珠耐高温款，从根源解决高温适配性差、故障率高的问题，提升设备运行稳定性。
八、方案总结
本方案针对3D打印机、热熔设备差异化高温工况，纠正普通风扇通用适配的行业误区，严格区分轴流风扇、离心鼓风机的使用场景，划分热端、模型冷却、腔体、模头、进料口专属适配规格，标准化选型、安装、调试、维护全流程。通过统一双滚珠耐高温结构、精准匹配风量风压与电气参数、分区适配耐温等级，彻底解决高温工况下风扇风量衰减、卡顿卡死、寿命短促、散热失效等问题，有效降低设备堵料、打印瑕疵、过热停机等故障概率，全面适配桌面级、工业级3D打印与热熔加工设备，可保障设备长期稳定、低故障连续作业。
